NASA / 3D 地球儀ソフト（World Wind）をビルドする方法 †

きっかけ †

• NASA製3D地球儀ソフト「NASA World Wind」は、オープンソースなんだそうです。
• しかも開発言語は C# + .NET Framework とのこと。
• ちょうど、手元に Visual Studio .NET があったので、ビルドしてみることにしました。

前提条件 †

• Windows 2000/XP 以上
• Visual Studio .NET 2003（VC#）
• .NET Framework 1.1
• DirectX 9.0c

手順 †

• 1. Full バージョンをダウンロードします
  • SourceForge.net: Project Info - NASA Learning Technologies
    • http://sourceforge.net/projects/nasa-exp/
  • より「World_Wind_1.3_Full.exe」をダウンロードします。

• 2. Full バージョンをインストールしておきます。
  • インストール手順は省略します。
  • インストール前に、DirectX 9.0c / .NET Framework 1.1 を入れておく必要があります。

• 3. ソースをダウンロードします
  • SourceForge.net: Project Info - NASA Learning Technologies
    • http://sourceforge.net/projects/nasa-exp/
  • より「worldwind-1.3-src.zip」をダウンロードします。

• 4. ソースを解凍します。
  • ディレクトリ構成

    Altova
    AltovaXML
    bin
    capabilities_1_1_1
    capabilities_1_1_1Test
    capabilities_1_3_0
    capabilities_1_3_0Test
    Doc
    exceptions_1_3_0
    exceptions_1_3_0Test
    LatLonLinesToolsButton
    LayerSet
    LayerSetTest
    LayerShortcutMenuBar
    NRL_Monterey
    NRL_MontereyTest
    OGC_exception
    OGC_exceptionTest
    PathListArchiver
    PluginSDK
    PolygonTriangulation_src
    PositionToolsMenuButton
    RapidFireModisPlugin
    ShapeFileUtility
    StartupWizard
    TiledPlacenameList
    TiledPlacenameListTest
    Timeline
    Utilities
    v1_3QuadTileDirectoryFixer
    WebDownload
    WMS_exception_1_1_1
    WMS_exception_1_1_1Test
    wms_server_list
    wms_server_listTest
    WMSAccessor
    WMSImageLayerResponder
    WorldLabels
    WorldLabelsTest
    WorldLayers
    WorldLayersTest
    Worlds
    WorldsTest
    WorldTiledLabels
    WorldTiledLabelsTest
    WorldWind
    WorldWindow
    WorldWindParameters
    WorldWindParametersTest
    WorldWindWmsUrlEncoder
    WorldXmlDescriptor
    WorldXmlDescriptorTest
    XML Schemas
    WorldWind.sln
    WorldWindow.sln

• 5. ソリューション「WorldWindow.sln」を開き、ビルドします。
  • スタートアッププロジェクトが「WorldWindow」になっていることを確認して [F7]（ビルド）キーを押します。
    • 依存関係のあるプロジェクトがビルドされます。

      ------ ビルド開始 : プロジェクト : Altova, 構成 : Debug .NET ------
      ------ ビルド開始 : プロジェクト : AltovaXML, 構成 : Debug .NET ------
      ------ ビルド開始 : プロジェクト : Utilities, 構成 : Debug .NET ------
      ------ ビルド開始 : プロジェクト : WebDownload, 構成 : Debug .NET ------
      ------ ビルド開始 : プロジェクト : TiledPlacenameList, 構成 : Debug .NET ------
      ------ ビルド開始 : プロジェクト : WorldLabels, 構成 : Debug .NET ------
      ------ ビルド開始 : プロジェクト : WorldTiledLabels, 構成 : Debug .NET ------
      ------ ビルド開始 : プロジェクト : PluginSDK, 構成 : Debug .NET ------
      ------ ビルド開始 : プロジェクト : WorldWindow, 構成 : Debug .NET ------
      ---------------------- 終了 ----------------------
          ビルド : 9 正常終了、0 失敗、0 スキップ

• 6. ソリューション「WorldWind.sln」を開き、ビルドします。
  • スタートアッププロジェクトが「WorldWind」になっていることを確認して [F7]（ビルド）キーを押します。
    • 依存関係のあるプロジェクトがビルドされます。

      ------ ビルド開始 : プロジェクト : Altova, 構成 : Debug .NET ------
      ------ ビルド開始 : プロジェクト : AltovaXML, 構成 : Debug .NET ------
      ------ ビルド開始 : プロジェクト : Utilities, 構成 : Debug .NET ------
      ------ ビルド開始 : プロジェクト : GeometryUtility, 構成 : Debug .NET ------
      ------ ビルド開始 : プロジェクト : NRL_Monterey, 構成 : Debug .NET ------
      ------ ビルド開始 : プロジェクト : WorldXmlDescriptor, 構成 : Debug .NET ------
      ------ ビルド開始 : プロジェクト : StartupWizard, 構成 : Debug .NET ------
      ------ ビルド開始 : プロジェクト : wms_server_list, 構成 : Debug .NET ------
      ------ ビルド開始 : プロジェクト : capabilities_1_1_1, 構成 : Debug .NET ------
      ------ ビルド開始 : プロジェクト : Worlds, 構成 : Debug .NET ------
      ------ ビルド開始 : プロジェクト : LayerSet, 構成 : Debug .NET ------
      ------ ビルド開始 : プロジェクト : WorldWindParameters, 構成 : Debug .NET ------
      ------ ビルド開始 : プロジェクト : Timeline, 構成 : Debug .NET ------
      ------ ビルド開始 : プロジェクト : PolygonCuttingEar, 構成 : Debug .NET ------
      ------ ビルド開始 : プロジェクト : WebDownload, 構成 : Debug .NET ------
      ------ ビルド開始 : プロジェクト : capabilities_1_3_0, 構成 : Debug .NET ------
      ------ ビルド開始 : プロジェクト : PathListArchiver, 構成 : Debug .NET ------
      ------ ビルド開始 : プロジェクト : RapidFireModisPlugin, 構成 : Debug .NET ------
      ------ ビルド開始 : プロジェクト : WorldWind, 構成 : Debug .NET ------
      ------ ビルド開始 : プロジェクト : ShapeFileUtility, 構成 : Debug .NET ------
      ---------------------- 終了 ----------------------
          ビルド : 20 正常終了、0 失敗、0 スキップ

• 7. 「C:\Program Files\NASA\World Wind 1.3」から実行に必要なデータファイルをコピーします。
  • 例）

    C:\Program Files\NASA\World Wind 1.3\Data
             ↓
    C:\home\edu\C#\NASA\worldwind-1.3-src\WorldWind\bin\Debug\Data

• データファイルをコピーしない場合、以下のようなエラーメッセージが表示されます。

  ---------------------------
  World Wind Fatal Error
  ---------------------------
  パス "C:\home\edu\C#\NASA\worldwind-1.3-src\WorldWind\bin\Debug\Data\Earth\Placenames\Countries\ww.wpl" の一部が見つかりませんでした。
  ---------------------------
  OK
  ---------------------------

• 8. ソリューション「WorldWind.sln」の「WorldWind」プロジェクトで [F5]（デバッグ実行）を選択します。
  • これで、デバッグ実行が可能です。

使い方 †

• キーボード＆マウスの操作方法


  1. 上下左右の移動

  ＜キーボードの矢印キー＞
  　　 [↑]
  [←] [↓] [→]

  　　　or

  ＜テンキー操作＞
  　　 [８]
  [４] [　] [６]
  　　 [２]

  　　　or

  マウスの左ドラッグ

  2. 表示角度の調整

  ＜キーボード操作＞
  　　 [Ｗ]
  [Ａ] [Ｓ] [Ｄ]

  　　　or

  マウスの右ドラッグ

  3. ズームイン・ズームアウト

  ＜テンキー操作＞
  [７] … ズームイン

  [１] … ズームアウト

  　　　or

  マウスのホイール操作（上下スクロールでズームイン・ズームアウト）

実行結果 †

• スプラッシュウィンドウ

• 初期状態

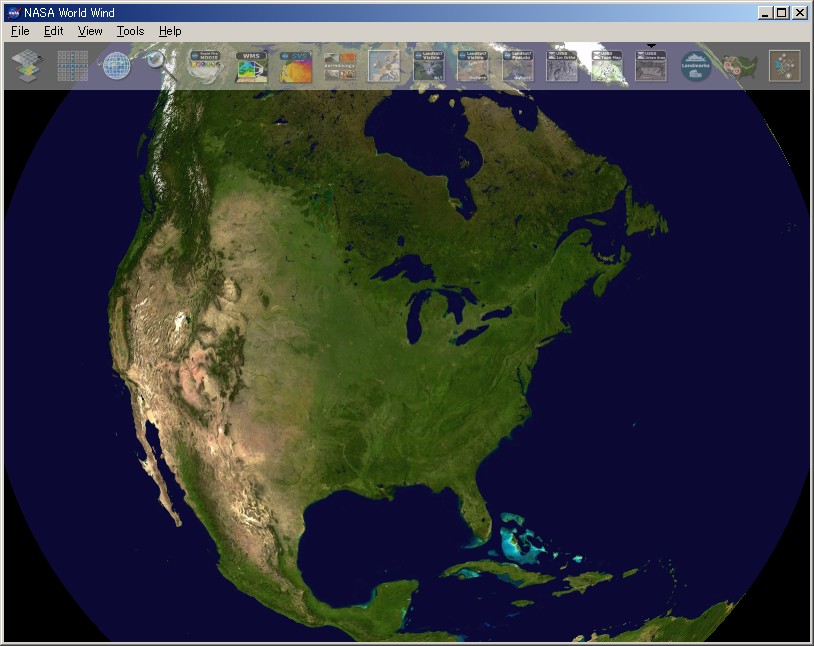

• アメリカに移動。「USGS Urban Area」を選択。

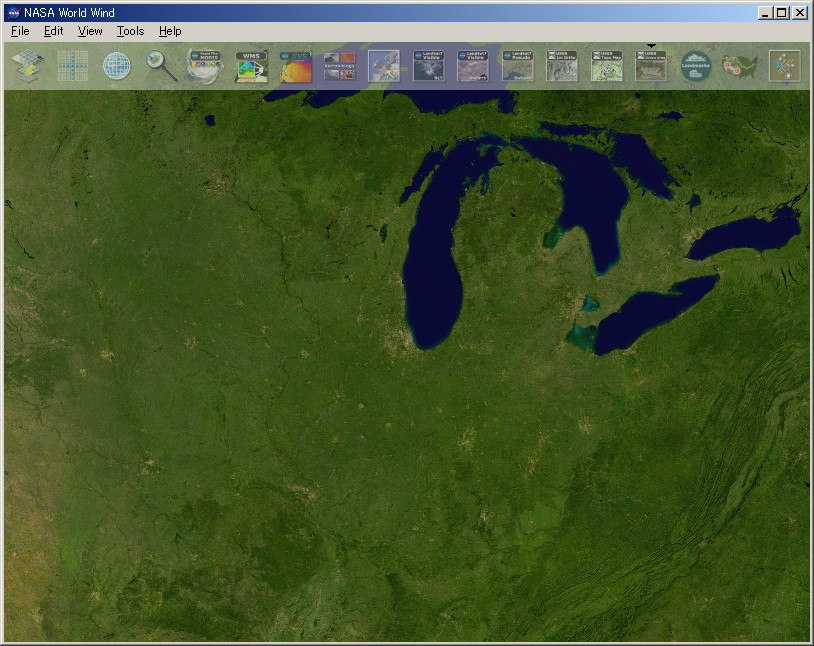

• 拡大してみる。

• さらに拡大してみる。

• まだまだいける。

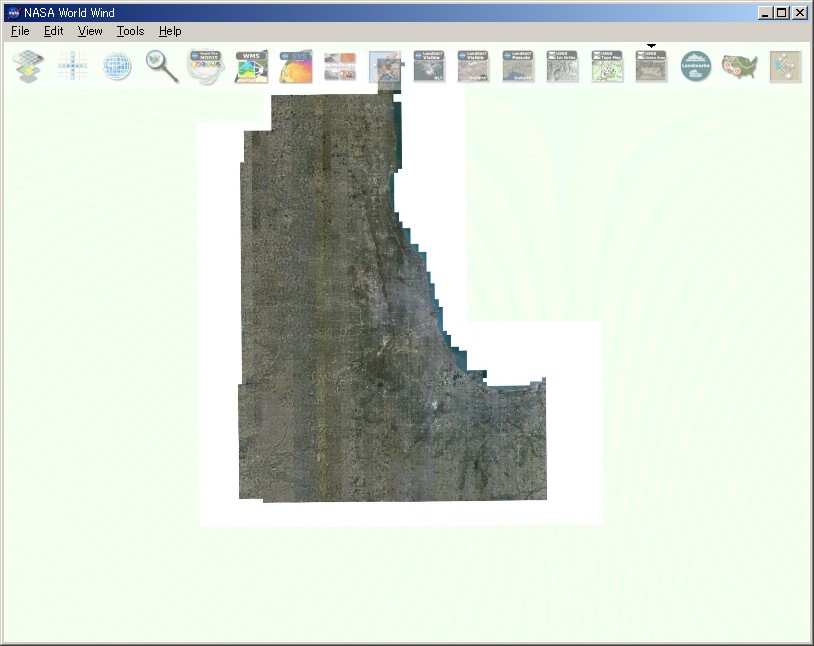

• ある程度拡大すると、インターネットから「USGS」の詳細データをダウンロードするらしい。

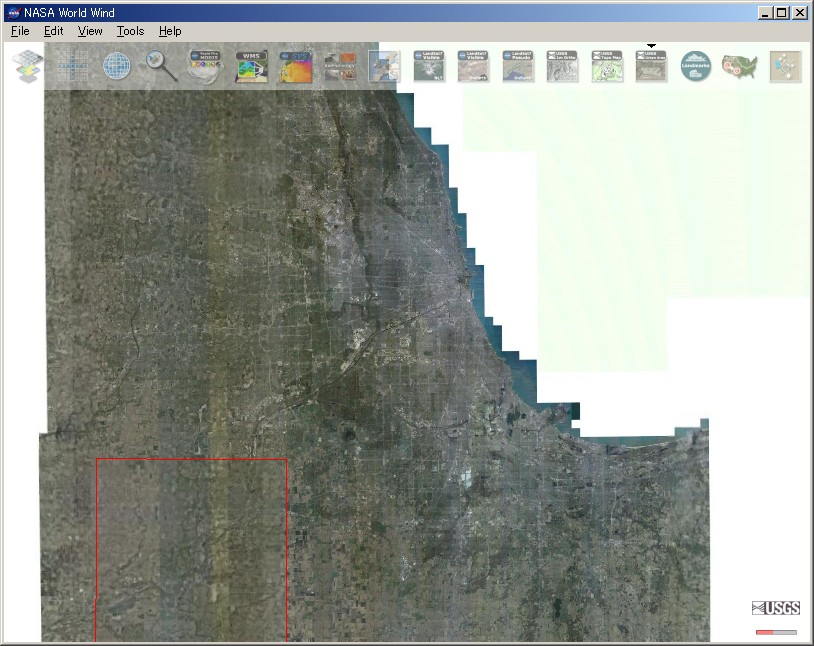

• データ読み込み中・・・。

• さらに拡大。何か見えてきた・・・。

• なんだろ？

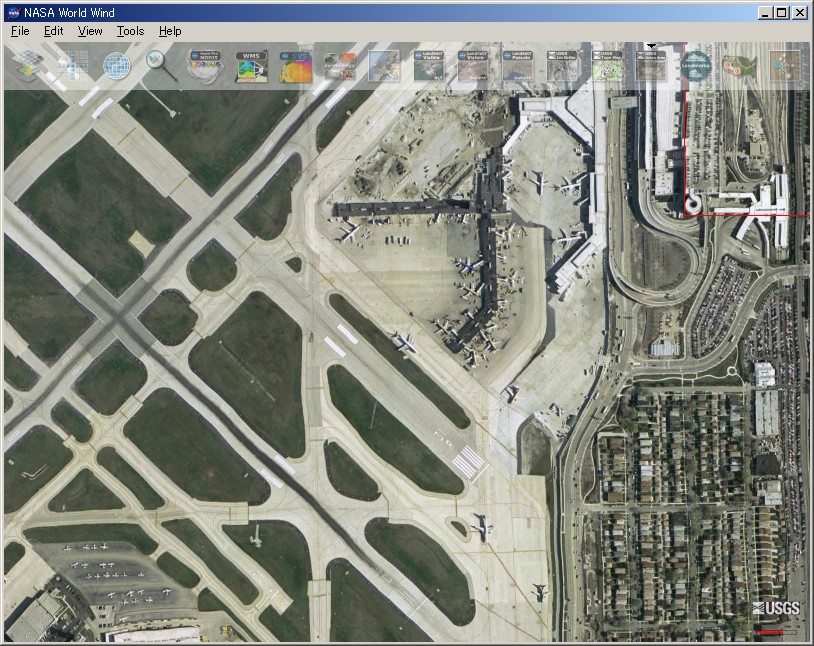

• どうやら空港らしい。

• まだ拡大できる・・・。どこまで拡大できるんだろう？

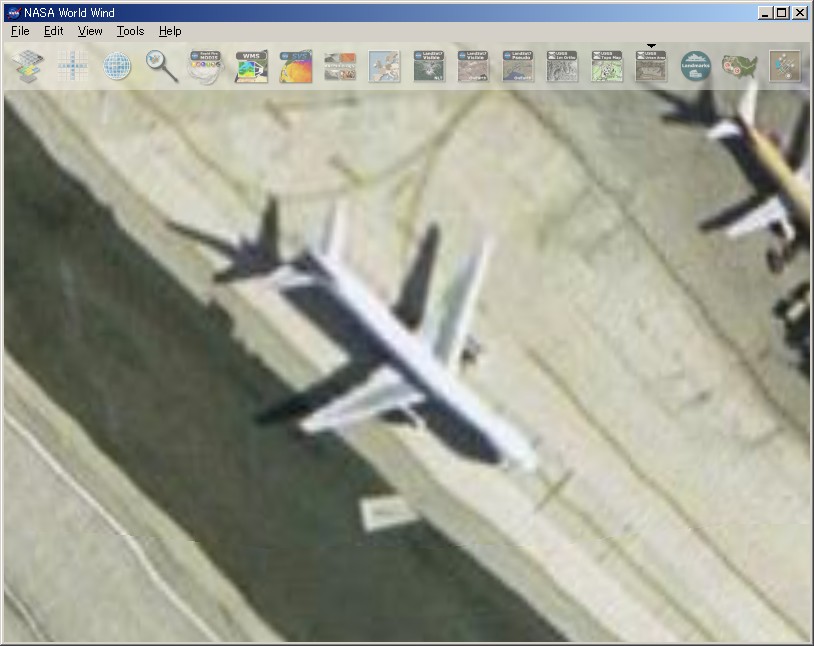

• どうやら、これが限界の模様。それにしてもすごすぎ・・・。
